Teplota oleje a teplota vinutí uvnitř transformátoru ovlivňují výkon a životnost izolačních materiálů, čímž ovlivňují životnost transformátoru a dokonce přímo způsobují poruchy. Proto je nutné sledovat skutečnou interní teplotu transformátoru -. Podle principu měření teploty existují tři typy teploměrů: 1. rtuťového teploměru; 2. tlakový teploměr; 3. teploměr pro odpor platiny. Měřená teplota může být použita následujícími způsoby: 1. odesláno do hlavního měřiče těla pro zobrazení ve skutečném čase - přes ukazatel; 2. Ovládejte chladič a pošlete signály poplachu pomocí pomocných kontaktů měřiče; 3. analogové množství je odesláno do měřicího a řídicího zařízení pro zobrazení teploty na monitorovacím pozadí. Personál provozu a údržby musí zpracovávat abnormální teplotní podmínky v souladu s příručkou a předpisy výrobce. Vzhledem k vysokému napětí a silnému magnetickému poli uvnitř velkých transformátorů je obecně přijímán „tlakový teploměr“ (princip 2). Existují dva typy regulátorů teploty pro transformátory: regulátor povrchu povrchu oleje a regulátor teploty vinutí, s rozdíly v zásadě a struktuře v jednom aspektu. Nyní zaveďte přímo ovladač teploty vinutí.

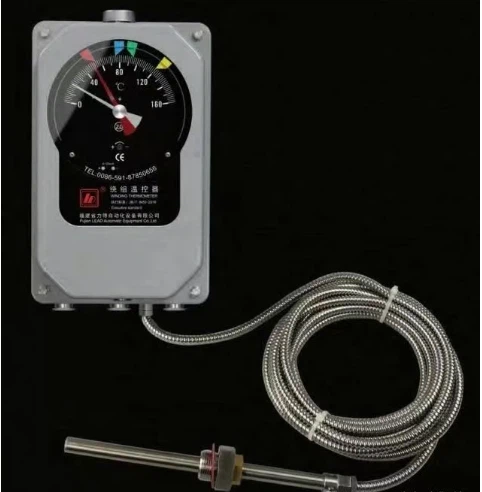

Nejprve se podívejme na jeho vzhled, jak je znázorněno na obrázku níže.

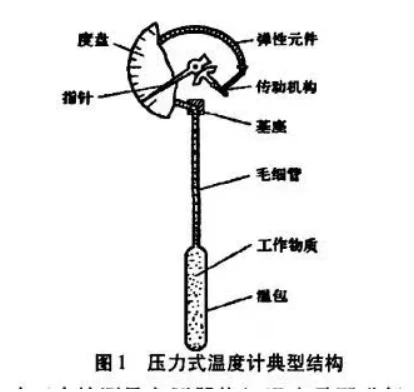

1. Kovová trubka na dně je základna a žárovka teploty je umístěna uvnitř základny. Teplotní žárovka obsahuje teplotu - snímací médium, které se po zahřátí rozšiřuje. Tato část je vložena do oleje nad transformátorem do hloubky asi 150 mm.
2. Stočená pružina vzadu obsahuje kapilární trubici, která přenáší rozšiřující médium na měřič.
Rozšiřující se médium řídí elastický prvek a ukazatel je poháněn přenosovým mechanismem. Bílý ukazatel na horním číselníku zobrazuje skutečnou časovou teplotu -.
3. Na číselníku jsou další informace: Červený ukazatel a čtyři barvy - kódované indikátorové bloky (červené, modré, zelené a žluté). A. Když teplota stoupá, bílý ukazatel se otočí do polohy červeného ukazatele a poté se bude pokračovat vpravo doprava, bude řídit červený ukazatel, aby se otočil doprava. Když teplota klesne, červený ukazatel se nevrátí s bílým, takže červený ukazatel zaznamená maximální polohu, kterou bílý ukazatel dosáhl. b. Čtyři barvy - kódované ukazatele odpovídají čtyřem skupinám normálně otevřených (nebo normálně uzavřených) pomocných kontaktů a odpovídající hodnotou teploty je hodnota akce pomocného kontaktu.
Funkce pomocných kontaktů jsou vybírány uživatelem, zhruba následovně: K1. Teplota návratu chladiče; K2. Teplota chladiče; K3. Alarm s vysokou teplotou; K4. Vysoko teplotní výlet. Většina nových metrů má nyní 6 skupin pomocných kontaktů, s K5 v šedé a K6 ve fialové, které lze použít podle potřeby nebo udržovaného jako náhradní díly.
Výše uvedená teplota je však stále teplota oleje, která nemá nic společného s vinutím. Mimochodem, poloha vinutí je pro teploměr nepřístupná, takže je přijato řešení, což je místo, kde se regulátor teploty vinutí liší od regulátoru povrchu povrchu oleje.

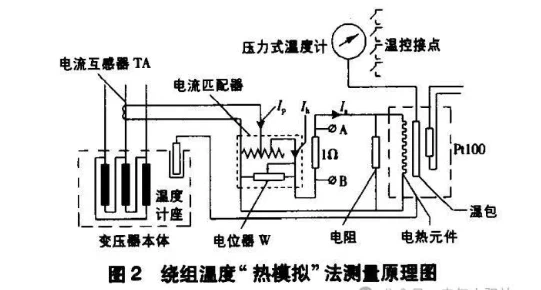

Výše uvedené je pouze schematický diagram principu. Nezajímáme se o to, jak jsou připojena vinutí transformátoru vlevo. Zde jsou komponenty 1, 4 a 5 speciální funkce. Jednoduše řečeno, principem je převést proud zatížení v obvodu 1-4-5 na zvýšení teploty mědi a poté jej převrhněte na teplotu oleje, aby se získala teplota vinutí.
1 je sekundární cívka vysoké - napěťové boční pouzdro ct. Výstupní proud je přeměněn současným převodníkem (5) na vhodný proud pomocí specifické metody (protože sekundární proudy se mezi výrobci liší v důsledku rozdílů v transformačních poměrech atd., Je nutná přeměna proudu). Převedený proud prochází elektrickým topným prvkem (4) a generované teplo vede ke zvýšení posunu elastického prvku, což má za následek vyšší uvedenou teplotu, což odráží teplotu vinutí.
Zde je také metoda tepelné simulace: převedený sekundární proud CT se používá k zahřívání žárovky.
Podívejte se na jmenovku: Sekundární se používá pro měření teploty vinutí.

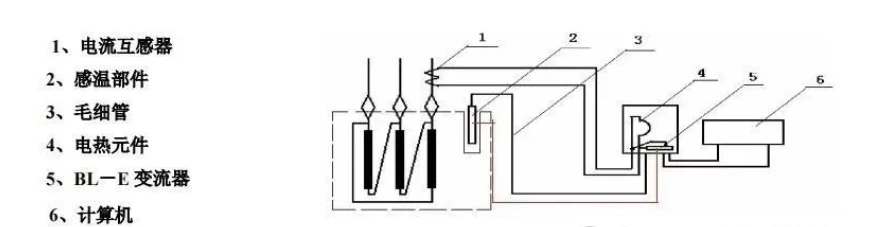

Dříve jsme hovořili o regulátoru teploty. Vzhledem k tomu, že přijde více, vysvětlili jsme v té době původ teplotního ukazatele regulátoru teploty. Teplotní žárovka vložená do transformátorového oleje snímá teplotu oleje a elastické médium v teplotě žárovky přenáší expanzi na ukazatel, čímž označuje teplotu. V té době nebyly nevyřešeny dvě otázky: za prvé, kde přesně je zahříván proudem CT v měření teploty vinutí; Za druhé, jak pochází digitální teplota zobrazená na pozadí monitorování. Po pečlivém prostudování pokynů a konzultace s výrobcem měřiče jsme získali odpovědi. Nejprve CT proud (proud převedený proudovým transformátorem) zahřívá žárovku v transformátoru. Jak je znázorněno na tomto obrázku, proudový výstup z 1 je převeden přes 5 a poté vstup do 2, aby zahřál žárovku.
Níže uvedený obrázek bylo zpočátku matoucí a těžko pochopitelné, ale teď to dává smysl. Přerušovaná krabice napravo by měla být zvětšený pohled na teplotní základnu vlevo. Dvě boxy spojené červenou čarou jsou ve skutečnosti stejná komponenta. To usnadňuje pochopení: uvnitř teplotní základny je teplotní žárovka, elektrický topný prvek (pro vinutí teploměru) a odpor PT100.
Proto je popis v tomto odstavci „Controller 1 teploty 1“ nepřesný. Nelze říci, že existuje další metoda tepelné simulace. Po prozkoumání několika modelů se ukáže, že všechny regulátory teploty vinutí přijímají metodu simulace.
„1 je sekundární cívka vysokého {- napětí na boční pouzdro. Elastický prvek pro zvýšení, takže se také zvyšuje uvedená teplota, což odráží teplotu vinutí.

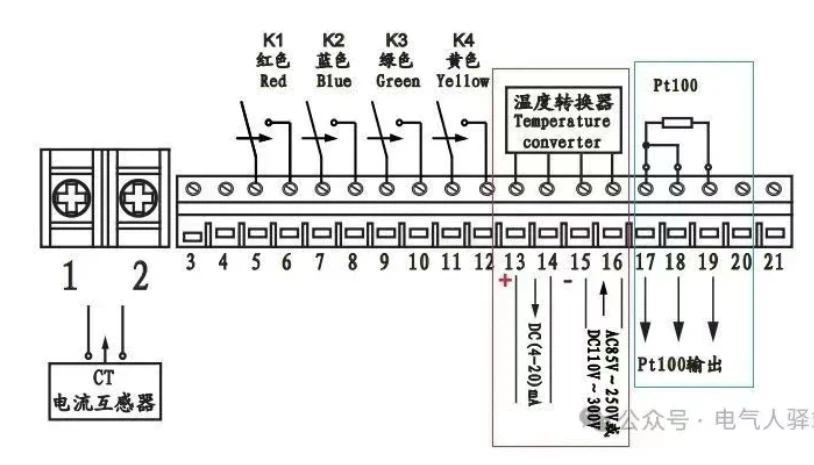

Druhá otázka zní: Jak vzniká teplota na sledování pozadí? Podívejme se na diagram obvodu měření měření teploty transformátoru.
Teploměr vydává dva signály proudu 4-20 mA. Zde je krátký úvod do rezistoru PT100 Platinum: „PT100 je platinový tepelný rezistor, jehož odpor se mění s teplotou.„ 100 “v PT100 naznačuje, že jeho odpor je 100 ohmů při 0 stupňů a přibližně 138,5 ohmů při 100 stupních.“
Odolnost všech vodičů se mění s teplotou, ale změna platinových rezistorů je stabilní a významná. Princip měření teploty funguje tak, že tento odpovídající vztah vykresluje jako křivka a poté kontroluje teplotu odpovídající naměřenému odporu proti křivce. To převádí teplotu na odpor, kde se odpor rovná napětí děleno proudem. Počítač zpracovává elektrický signál pro získání teploty z PT100.
Proto použití DC napětí na platinový rezistor v žárovce teploty a výstup proudu je to, jak funguje teplotní vysílač, což je součást v červeném rámci obrázku níže. (Toto je základní princip; v praxi mají teplotní vysílače také obvody pro nulovou nastavení a kompenzaci za přesnost, které nemusí být podrobně chápány.)
Může také přímo vydat PT100 (část v modrém rámci). Chápu, že regulátor teploty je zodpovědný za vedení dvou konců rezistoru (eliminující potřebu vysílače) a měřicí obvod aplikuje napětí sám pro výpočet.
Pokud jde o to, proč má PT100 tři vedení, zkontroloval jsem online a našel jsem následující vysvětlení (tato část je volitelným čtením): senzor odporu PT100 má tři vodiče, které mohou být reprezentovány A, B, C (nebo černou, červenou, žlutou). Pravidla mezi těmito třemi vodiči jsou následující: Odpor mezi A a B nebo A a C je asi 110 ohmů při teplotě místnosti, zatímco odpor mezi B a C je 0 ohmů, protože B a C jsou přímo spojeny interně. V zásadě neexistuje žádný rozdíl mezi B a C. Obecně, zobrazovací nástroje poskytují tři - metoda připojení drátu. Jeden konec PT100 má jeden vedení a druhý konec má dva vodiče, všechny spojené s nástrojem. Přístroj interně vyrovnává odpor olova přes můstkový obvod.
Jedno závěrečné nařízení: Teplota zobrazená měřičem a teplota na pozadí monitorování se neliší o více než 5k. Teploty označené více teploměry na místě, zařízení pro zobrazení teploty v kontrolní místnosti nebo monitorovacím systémem by měly být v podstatě konzistentní, přičemž chyba nepřesahuje 5k.
