Detailní představení produktu
Ⅰ. Základní informace

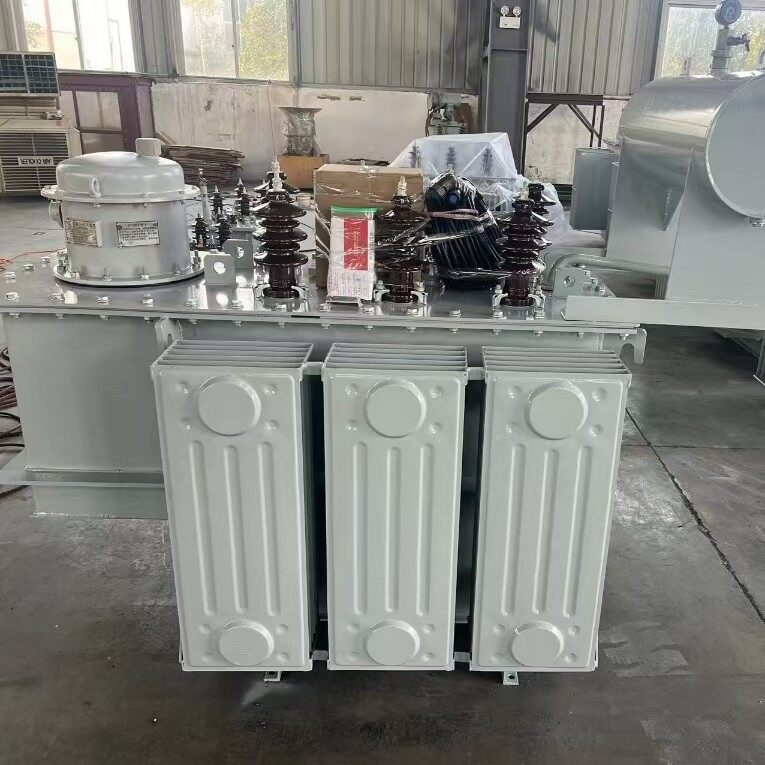

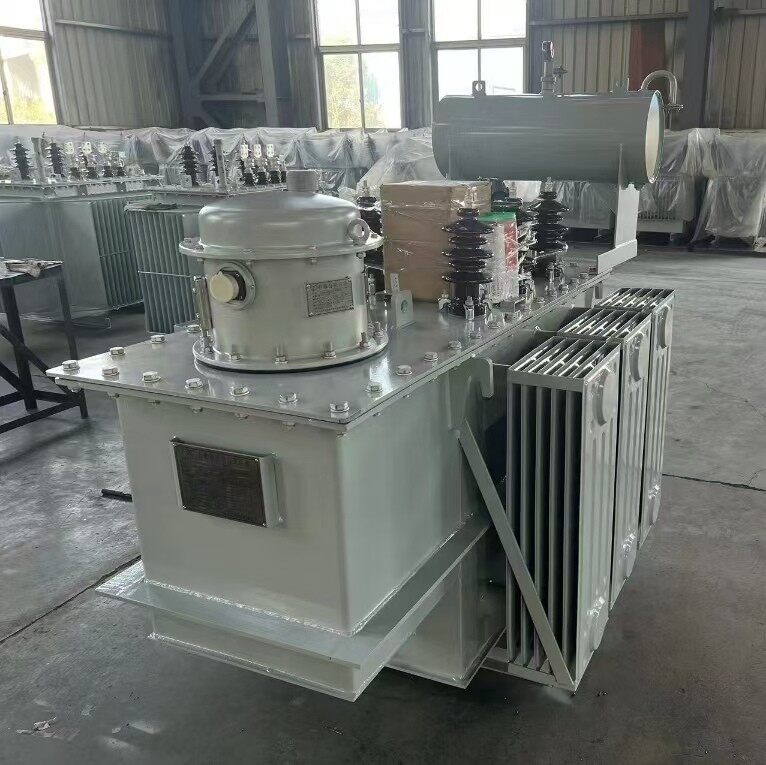

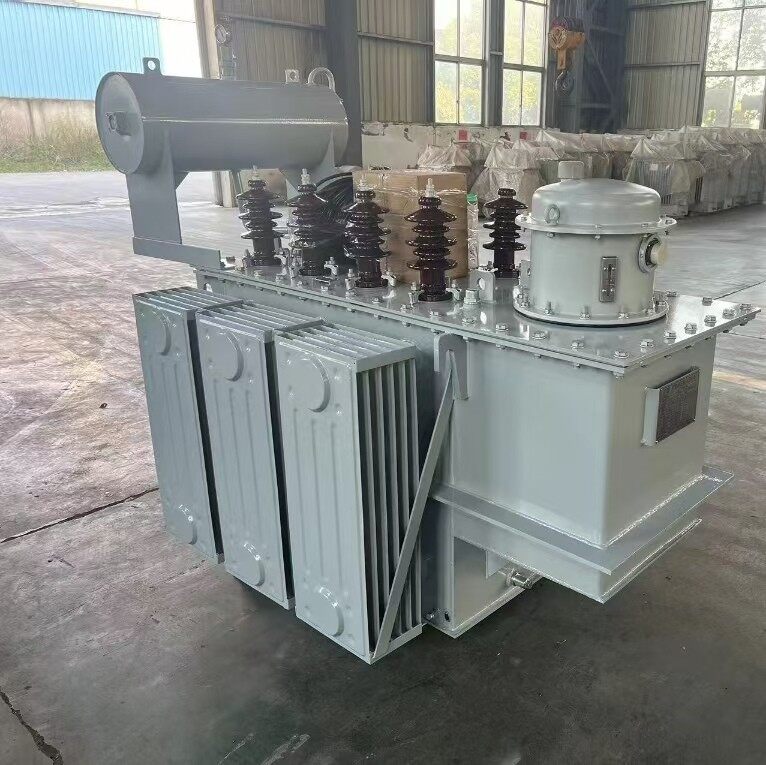

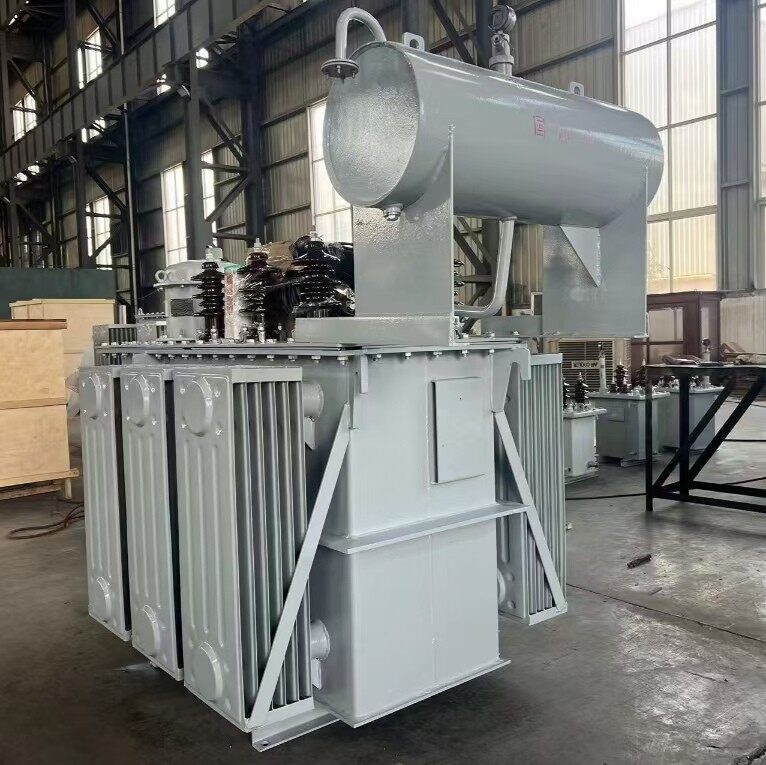

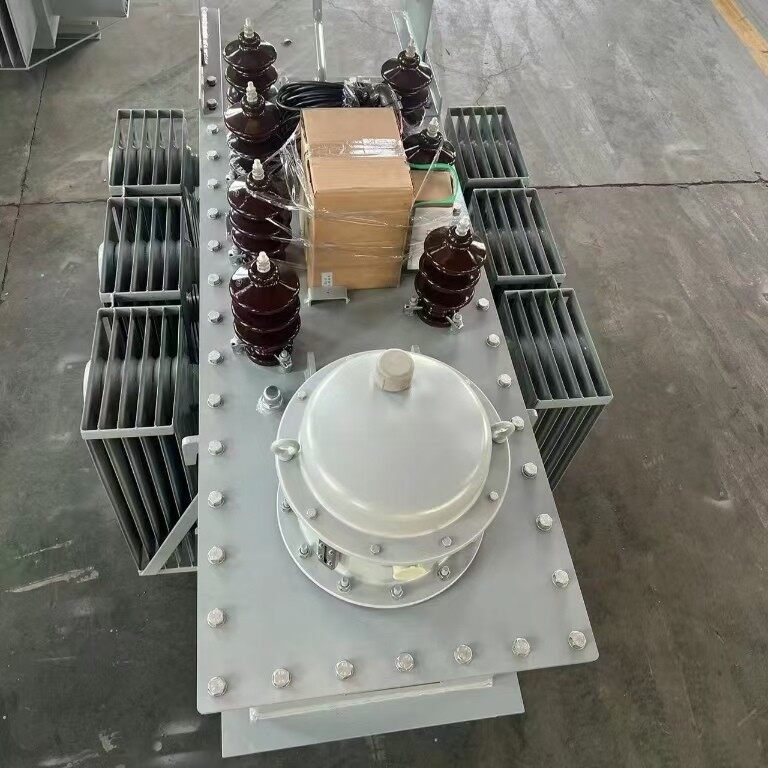

Název produktu:Zapnuto-Načíst klepnutím-Změna napájecího transformátoru
Standardní kód:GB/T1094.1-2013 (vyhovuje národní normě pro výkonové transformátory)
Kód produktu:******
Informace o výrobě:Vyrobeno společností Jinshanmen Technology Co., Ltd. Sériové číslo továrny:******, Datum výroby: březen 2025.
Ⅱ. Základní technické parametry
Jmenovitá kapacita: 500 kVA
Jmenovité napětí:Vysoko{0}}napěťová strana: 10 000 V (regulační rozsah ±4×2,5 %), Nízká{5}}strana: 10 000 V
Jmenovitá frekvence:50 Hz
Počet fází: 3 fáze
Označení skupiny připojení:Dyn11 (strana vysokého-napětí v zapojení do trojúhelníku, strana nízkého napětí-v zapojení do hvězdy, fázový rozdíl 30 stupňů)
Impedanční napětí:4,21 % (odráží ztrátu zátěže a charakteristiku impedance zkratu- transformátoru)
Ⅲ. Provozní a strukturální parametry
Způsob chlazení:ONAN (ochlazování olejem-vlastní{1}}ponoření, přirozená cirkulace oleje a přirozené chlazení vzduchem)
Podmínka aplikace:Venkovní typ (vhodný pro instalaci a provoz ve venkovním prostředí)
Hmotnostní parametry:
Hmotnost nástavby: 970 kg
Hmotnost oleje: 435 kg
Celková hmotnost: 1 750 kg
Přepravní hmotnost: 1 750 kg
Úroveň izolace:
Strana vysokého{0}}napětí: LI 75 (odolné napětí bleskového impulsu 75 kV), AC 35 (odolné napětí napájecí frekvence 35 kV)
Strana nízkého napětí: LI 75, AC 35
Ⅳ. Klepněte na -Změna charakteristik
Zapněte -Načíst klepnutím-Změnit pozice:Pokrývá 9 pozic klepnutí. Rozsah regulace napětí na straně vysokého-napětí je od 9 000 V do 11 000 V (např. poloha 1 odpovídá 11 000 V, poloha 9 odpovídá 9 000 V). Nízkonapěťová-strana je pevně nastavena na 10 000 V, což se přizpůsobuje různým požadavkům na síťové napětí.
