Co znamená plně utěsněné v olejových{0}}transformátorech?

Při hodnocení distribučních zařízení naplněných kapalinou-pro moderní elektrické sítě se kupující často setkávají s technickými termíny jako „hermeticky uzavřeno“ nebo „plně utěsněno“. U transformátorů ponořených do oleje- představuje tato konstrukční filozofie významný technologický vývoj od tradičních transformátorů typu konzervátor-.

Rozhodnout se pro aplně utěsněný transformátorzajišťuje, že izolační olej uvnitř nádrže je zcela izolován od vnější atmosféry. Toto konstrukční řešení zabraňuje oxidaci oleje, zastavuje absorpci vlhkosti a prakticky eliminuje běžnou údržbu oleje po celou dobu provozní životnosti zařízení.

V této příručce prozkoumáme základní konstrukční principy plně utěsněných olejových -transformátorů ponořených do oleje, analyzujeme jejich anti-oxidační výhody a zdůrazníme, která drsná podnebí a oblasti mají z této technologie největší prospěch.

Ⅰ. Jak funguje plně utěsněná konstrukce?

Tradiční olejové-transformátory se spoléhají na horní nádrž konzervátoru oleje (expanzní nádrž vybavená silikagelem). Jak se transformátor zahřívá pod elektrickou zátěží, olej expanduje a vytlačuje vzduch; jak se ochlazuje, smršťuje se a nasává zpět okolní vzduch. Postupem času tento proces „dýchání“ vnáší do oleje kyslík, prach a atmosférickou vlhkost.

Naproti tomu plně utěsněný transformátor zcela odstraňuje expanzní konzervátor. Místo toho je hlavní nádrž zcela naplněna odplyněným izolačním transformátorovým olejem a svařena/těsněna-utěsněna ve vakuu.

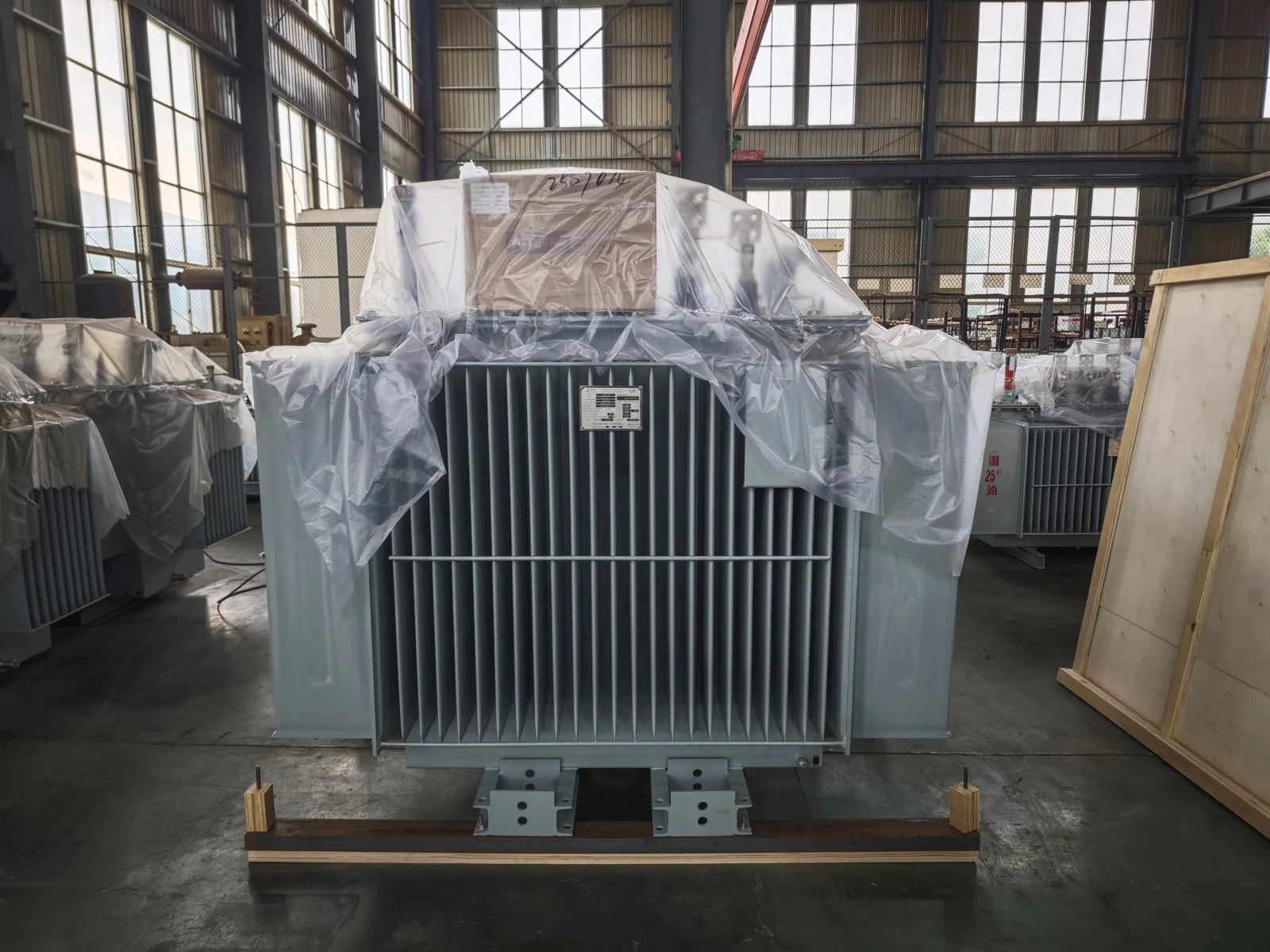

Pro přizpůsobení tepelné roztažnosti a smršťování oleje během provozních teplotních výkyvů využívají plně utěsněné jednotky speciálně navržené vlnité nádrže chladiče (nebo pružná žebra chladiče). Vlnité kovové stěny se roztahují směrem ven, když se olej zahřívá, a smršťují se dovnitř, když se olej ochlazuje. Tento pružný pohyb plynule kompenzuje kolísání objemu a zajišťuje konstantní vnitřní tlak, aniž by byl olej vystaven vnějšímu vzduchu.

Ⅱ. Hlavní anti-oxidace a výhody výkonu

1. Prevence oxidace oleje a tvorby kalů

Když transformátorový minerální olej reaguje se vzdušným kyslíkem při provozních teplotách, dochází k oxidaci. Tento rozklad vytváří kyselý kal a korozivní sloučeniny, které degradují vnitřní papírovou izolaci a ucpávají chladicí kanály. Protože plně utěsněná jednotka eliminuje kontakt s kyslíkem, oxidace oleje je prakticky nulová a udržuje dielektrickou pevnost pozoruhodně stabilní po celá desetiletí.

2. Celková ochrana proti vlhkosti a kontaminantům

Primárním nepřítelem pevné papírové izolace je vlhkost. I malá vlhkost výrazně snižuje průrazné napětí dielektrika. Pro středně-velké průmyslové nastavení, nasazení a500kva olejový transformátors plně utěsněnou nádrží zaručuje, že okolní vlhkost a polétavá sůl/prach nemohou kontaminovat kapalinu, což zajišťuje ultra-spolehlivý dlouhodobý-dodávku energie.

3. Skutečně nízká-údržbová operace

Neutěsněné transformátory vyžadují rutinní výměnu vysoušedel na silikagelu, pravidelné odběry vzorků oleje a filtrování nebo odplyňování oleje. Plně utěsněné konstrukce nevyžadují žádné doplňování vysoušedla a minimální údržbu oleje, což výrazně snižuje provozní náklady (OPEX) během životnosti 25–30 let.

Ⅲ. Ideální podnebí a aplikační oblasti

Díky své robustní izolaci od okolního prostředí vynikají hermeticky uzavřené olejové transformátory v drsných nebo citlivých geografických podmínkách, kde tradiční otevřené -dýchací jednotky předčasně selhávají:

• Tropické oblasti a oblasti s vysokou{0}}vlhkostí: Zabraňuje pronikání vlhkosti do deštných pralesů, pobřežních oblastí a tropických oblastí s vysokou relativní vlhkostí.
• Pobřežní a mořské prostředí: Udržuje korozivní vzdušnou solnou mlhu mimo nádrž transformátoru, takže je ideální pro přístavy, pobřežní plošiny a pobřežní rozvodny.
• Desert & Arid Dusty Belts: Zcela blokuje jemný písek a prachové částice před vstupem do oleje, čímž zabraňuje mechanickému oděru a kontaminaci olejem.
• Chemické a průmyslové parky: Chrání vnitřní komponenty před korozivními plyny, chemickými výpary a průmyslovými znečišťujícími látkami.
• Vzdálené bezobslužné rozvodny: Ideální pro lokality s obnovitelnými zdroji energie (větrné elektrárny, solární elektrárny) a izolované venkovské sítě, kde jsou časté návštěvy údržby nákladné.


Ⅳ. Porovnání konzervátor vs plně utěsněný transformátor

Pro komerční závody nebo obnovitelné rozvodny, které hledají optimální spolehlivost, výběr 500kva olejového transformátoru s plně utěsněnou konstrukcí nádrže transformátoru zaručuje konzistentní dobu provozuschopnosti i v náročných podmínkách sítě.
